廠家：駿威絲印機
瀏覽量：
產品類型： 全自動絲印機

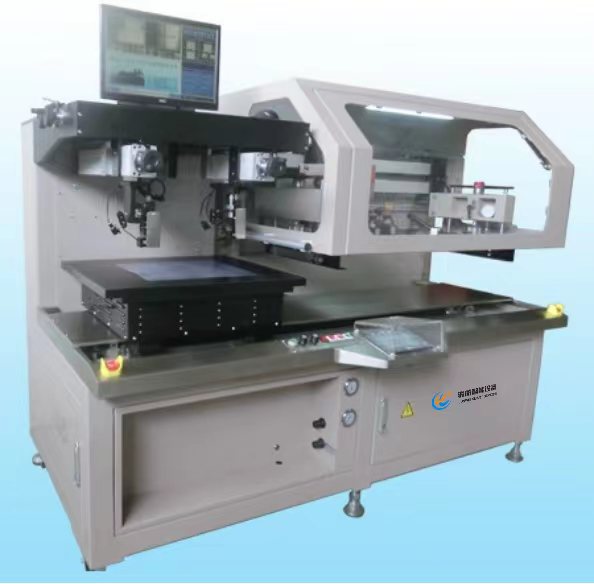

CCD全自動對位絲印機
CCD全自動對位絲印機JW-5580-CCD，適用于ITO導電玻璃/ITO導電玻璃/FPC/液晶顯示玻璃/電容屏/導電玻璃/LGP導光板
詳情頁描述
Details
駿威公司新研發的一款采用CCD全自動對位絲印機JW-5580-CCD
■適用范圍
■ITO導電玻璃/ITO導電玻璃/FPC/液晶顯示玻璃/電容屏/導電玻璃/LGP導光板
■產品特性
■印刷采用信捷伺服馬達時規皮帶直線穩定傳動；
■跑臺機構采用信捷伺服與同步輪、精密THK線性導軌、4組電磁鐵吸附搭配，使印刷臺版往復精度可達到±0.01mm；
■CCD對位系統采用日本進口零部件搭配成熟對位系統軟件，可使對位精度達到±0.05mm，完全滿足精密產品需求；
■印刷刮刀、回墨刀上下微調采用精密加工,加裝2個千分表使刮刀及回墨刀上下調整更精確；
■印刷臺板CNC精密研磨，水平面公差：±0.02mm內；
■網板夾座有4點水平校正裝置，與鋼板4點氣壓夾板。
■主要參數
| 序號 | 項 目 | 規 格 |
| 1 | 產能 | 20-25sec/PCS |
| 2 | 基板尺寸 | 550(寬度）*800（刮印行程） |
| 3 | 基板厚度 | 0.045～0.3mm |
| 4 | 印刷臺規格 | 600*1000mm |
| 5 | 網版尺寸 | 1000*1300㎜ |
| 6 | 網版厚度 | 25～40㎜ |
